QDrive 项目资料梳理与前端站点建设工程方案书

一、引言

1.1 项目背景

本项目为浙江省大学生科技创新活动计划（新苗人才计划）立项项目，项目名称"QDrive"——面向高校科研与竞赛的高性能伺服运动控制平台。项目依托杭州电子科技大学控制科学与工程学科，围绕高性能伺服级永磁同步电机（PMSM）控制与验证系统的工程化推广展开，核心产品包括QD4310驱控一体中空无刷伺服电机平台，以及基于该平台衍生的QGimbal二维云台、QCar二轮平衡车等解决方案。

随着项目产品完成样机定型并进入市场推广阶段，建立一套专业、系统、易于维护的线上产品展示与技术服务体系，成为项目从"技术研发"向"产品推广"转型的关键基础设施。在此背景下，项目组承担了QDrive项目官方网站（https://qdrive.com.cn/）的建设与项目资料梳理工作，旨在通过前端Web站点的系统性设计，实现产品信息的结构化呈现、技术文档的集中化管理以及用户交互体验的持续优化。

1.2 核心负责内容

本报告聚焦于笔者在项目中的核心负责内容：对于"QDrive"消费电子云台产品，建立站点并梳理项目资料，设计前端产品介绍与产品说明Web站点服务。具体工作涵盖以下三个层面：

1. 站点架构设计：规划QDrive官方网站的整体信息架构与页面层级，明确首页、产品中心、解决方案、技术博客、关于我们、工具服务等核心模块的职能边界与交互逻辑。
2. 前端页面开发：基于Astro静态站点生成框架，完成各页面的前端组件化开发，包括响应式布局、产品轮播、导航交互、暗色模式适配以及交互动画等视觉与功能实现。
3. 项目资料梳理：系统整理产品技术规格、硬件设计文件、软件算法文档、固件版本、教学视频与使用手册等资料，建立规范化的文档命名、分类归档与线上发布流程。

二、网站总体架构设计

2.1 信息架构与站点地图

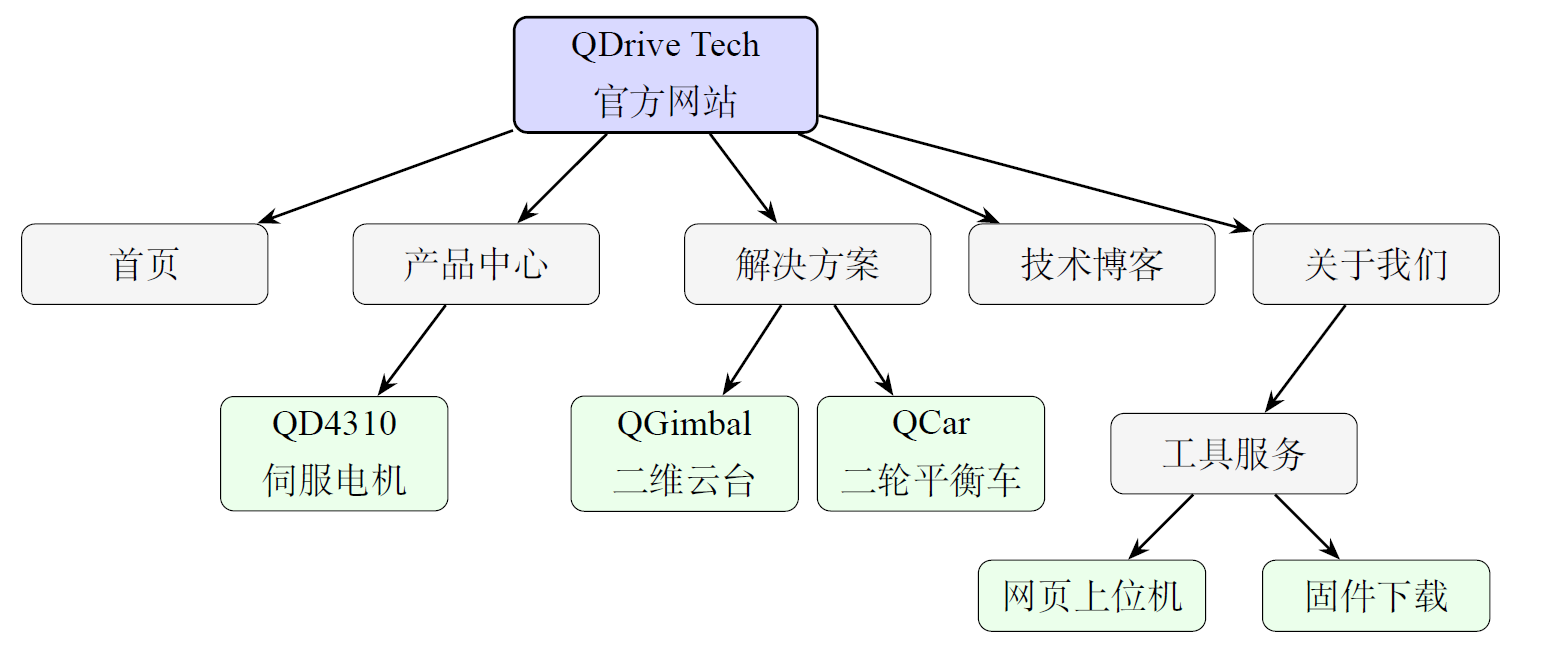

QDrive官方网站采用"品牌首页—产品纵深—服务支撑"三层信息架构，兼顾首次访问者的品牌认知需求与深度用户的技术资料获取需求。站点地图如图1所示。

2.2 技术栈选型

站点前端采用Astro作为静态站点生成框架，辅以原生JavaScript实现交互逻辑。选型的技术依据如表1所示。

三、前端页面模块设计

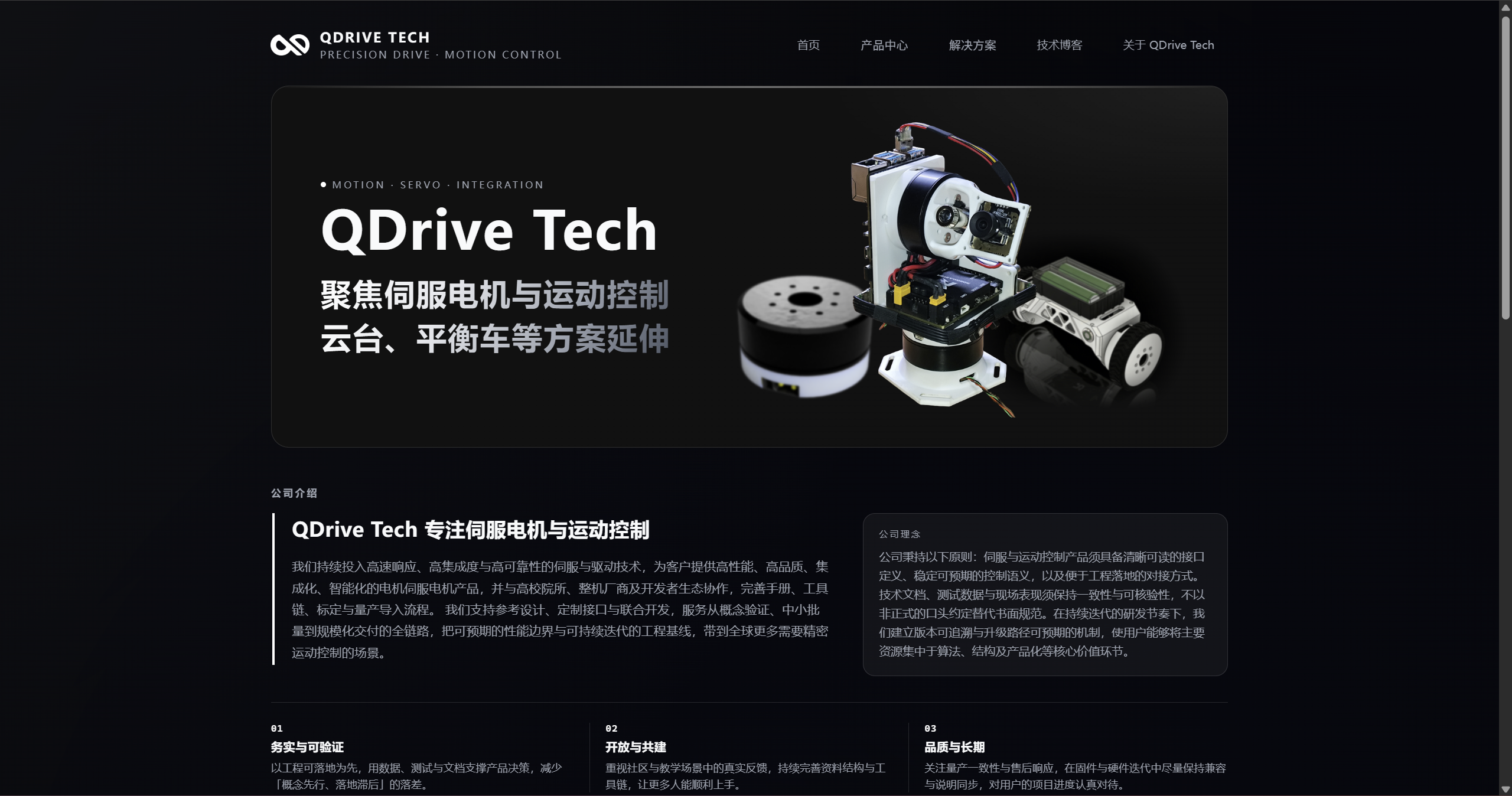

3.1 首页设计：品牌认知与产品入口

首页承担"品牌门面"职能，核心设计目标是：在首屏内传递QDrive的技术定位（Precision Drive · Motion Control），并提供清晰的产品入口。首页采用以下模块结构：

1. 全局导航栏：固定顶部，包含品牌标识（Brand Mark + QDRIVE TECH / 标语）、主导航（首页、产品中心、解决方案、技术博客、关于我们）。产品中心与解决方案采用悬停下拉菜单（Popover）形式，展示子项简介与跳转链接。
2. Hero轮播区：三屏轮播，分别展示QD4310伺服电机平台、QGimbal二维云台、QCar二轮平衡车三大核心产品线。每屏采用"左文右图"布局，左侧包含品类标签（Kicker）、产品标题、核心卖点摘要与行动按钮（查看详情/立即购买），右侧为产品渲染图。
3. 内容面板区：轮播下方设置两块大尺寸面板，分别引导至"技术博客"与"关于QDrive Tech"，形成首页到深度内容的自然过渡。
4. 页脚：三栏布局，包含服务支持（视频教学、网页上位机、固件下载）、购买渠道（淘宝店铺）、联系方式（邮箱、QQ群、服务时间）及备案信息。

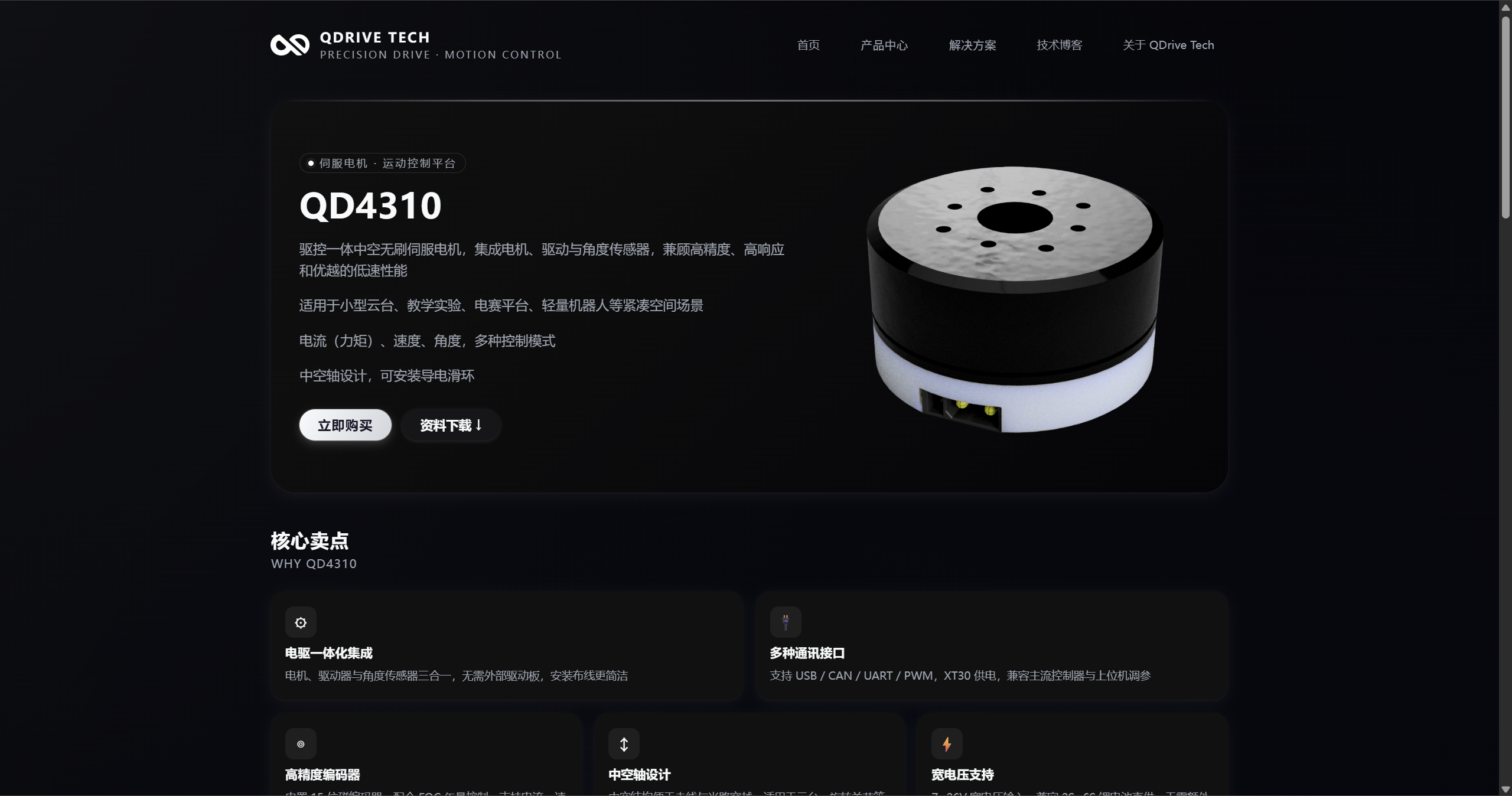

3.2 产品中心页面：QD4310纵深展示

产品中心目前以QD4310伺服电机平台为核心展示对象。页面采用纵向-scroll叙事结构，各模块依次展开：

1. 产品Hero：标题+核心定位描述+主渲染图，行动按钮包含"立即购买"（外链至淘宝）与"资料下载"（锚点至下载区）。
2. 核心卖点卡片：五张卖点卡片网格排列，分别阐述"电驱一体化集成"、"多种通讯接口"、"高精度编码器"、"中空轴设计"、"宽电压支持"五大优势。
3. 产品素材画廊：三列实拍图/爆炸图/滑环应用图展示，增强用户对物理产品的直观认知。
4. 工程图纸：单列大图展示机械尺寸与接口定义，辅以CSS滤镜实现深色模式下的反色提亮，保证图纸可读性。
5. 关键参数表：结构化表格呈现额定电压、额定电流、编码器分辨率、通讯接口、控制模式等技术指标。

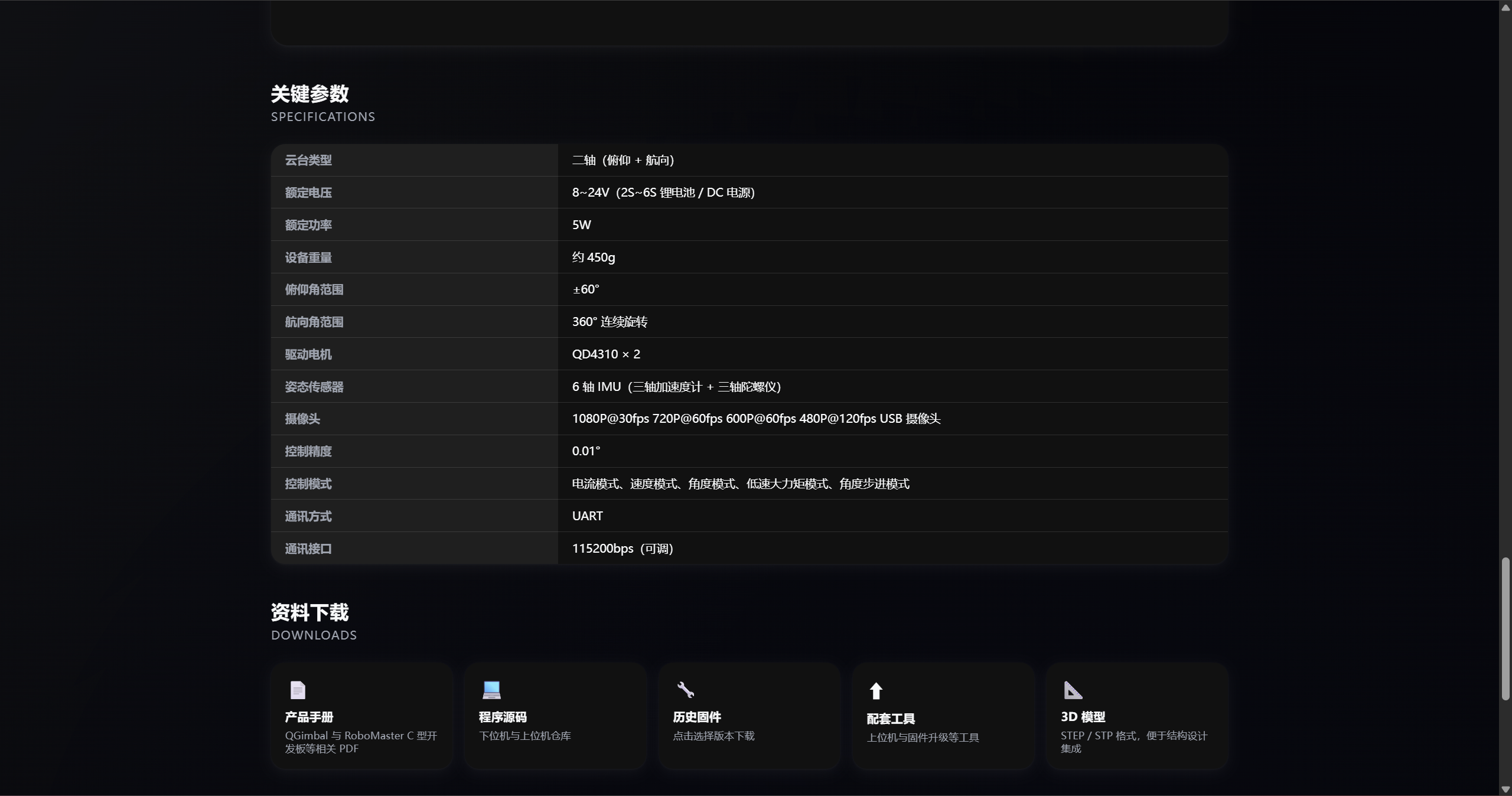

6. 资料下载区：固件版本列表（含版本号、发布日期、更新说明）与下载按钮，历史版本通过弹窗（Dialog）选择。
7. 网页上位机入口：引导用户使用浏览器串口调参工具，降低参数配置门槛。

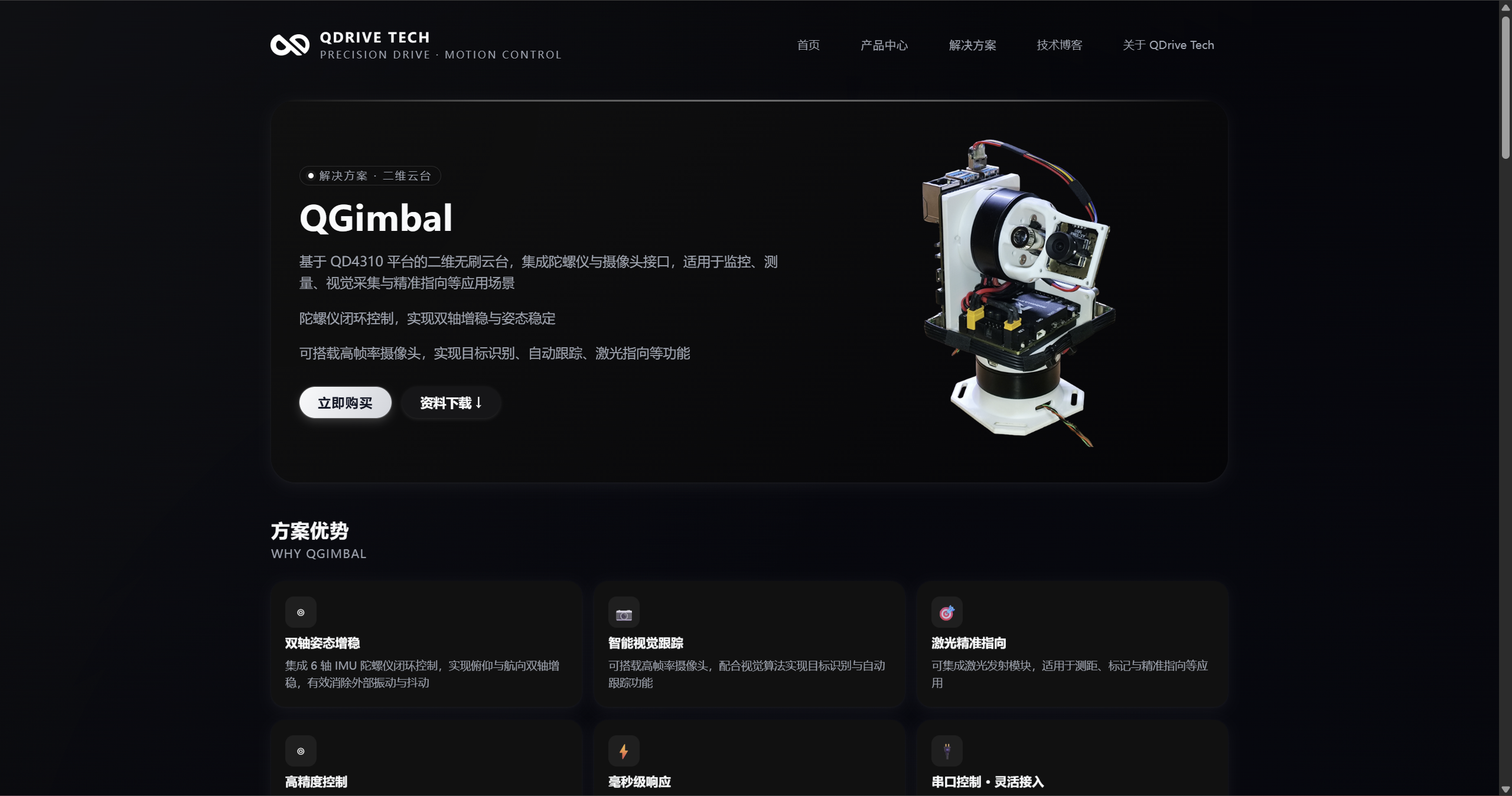

3.3 解决方案页面：QGimbal二维云台

QGimbal二维云台是笔者负责内容中明确提及的"消费电子云台产品"。该解决方案页面与产品中心页面共享同一套视觉与交互框架，但在内容组织上更强调"应用场景"与"系统级价值"：

1. 方案Hero：突出"双轴增稳与智能视觉跟踪"定位，渲染图展示云台整体外观。
2. 方案优势卡片：六张卡片分别从"双轴姿态增稳"、"智能视觉跟踪"、"激光精准指向"、"高精度控制"（0.01°精度）、"毫秒级响应"、"串口控制灵活接入"六个维度阐述方案竞争力。
3. 产品细节画廊：实拍图、拓扑结构图并列展示，帮助用户理解云台硬件组成与信号流向。
4. 演示视频嵌入：内嵌Bilibili视频播放器，展示云台实际运行效果（增稳、跟踪、激光指向）。
5. 关键参数表：涵盖云台类型、俯仰/航向角范围、驱动电机、控制精度、通讯方式等参数。

3.4 技术博客与关于页面

技术博客作为内容营销与用户教育的载体，采用文章列表布局，涵盖伺服电机控制理论、FOC算法实践、无感控制观测器设计、产品应用案例等主题。每篇文章包含标题、摘要、发布日期与标签，支持按主题筛选。

关于我们页面呈现项目团队背景、核心成员分工、指导教师信息、QDrive品牌理念与联系方式，强化品牌信任感。

3.5 工具服务页面：网页上位机

网页上位机（/tools/motor-serial）是降低用户使用门槛的重要工具。用户无需安装桌面软件，仅通过Chrome/Edge浏览器即可连接USB串口，使用Shell终端与图形面板完成电机参数读取、写入与校准。该工具采用纯前端实现，基于Web Serial API与Canvas绘图，与主站共享导航与视觉风格。

四、交互与视觉设计体系

4.1 响应式布局策略

站点采用移动优先（Mobile-First）的响应式策略，断点设置如下：

• 桌面端（≥1024px）：完整导航栏+下拉菜单、Hero双栏布局、卖点卡片三列/五列网格、工程图纸大图展示。
• 平板端（768px–1023px）：导航栏收缩为汉堡菜单、Hero双栏保持但缩小间距、卖点卡片双列网格。
• 移动端（<768px）：单列布局、Hero图文堆叠、卖点卡片单列滚动、参数表横向滑动、视频嵌入自适应宽高比。

4.2 滚动动画与交互细节

站点引入轻量级的滚动入场动画（Reveal Animation），基于IntersectionObserver API实现：

1. 页面元素设置data-reveal属性与延迟参数--d（如0ms、120ms、220ms等）。
2. 当元素进入视口（threshold = 0.18）时，自动添加is-visible类，触发CSS过渡动画（opacity与translateY）。
3. 若用户开启"减少动画"偏好（prefers-reduced-motion），则直接显示全部内容，保证无障碍访问。

4.3 暗色模式适配

全站采用CSS变量（Custom Properties）定义色彩令牌。明暗主题通过 prefers-color-scheme: dark 媒体查询自动切换。关键适配点包括：

• 背景色、文字色、边框色的全局变量切换；
• 工程图纸类图片在暗色模式下通过SVG feComponentTransfer滤镜将黑色线条提亮为深灰（#111），避免高对比刺眼；
• 导航栏箭头、按钮悬停状态均设有暗色专用样式。

五、项目资料梳理体系

5.1 资料分类与归档规范

围绕QDrive项目的技术资料与市场资料，建立了四级分类体系：

5.2 线上发布流程

项目资料从本地整理到线上发布的流程设计如下：

1. 本地编辑：技术文档使用Markdown编写，图片素材按"/images/{页面}/{产品}/{文件名}"路径存放，固件二进制文件存放于/downloads目录。
2. 版本控制：网站源码与文档源码纳入Git版本管理，Astro构建配置定义静态资源输出规则。
3. 构建发布：执行Astro生产构建（astro build），生成静态HTML与优化后的资源文件，部署至Web服务器或对象存储。
4. 资料更新：固件版本更新时，同步修改产品页面的版本列表数据、弹窗选项与下载链接，保证线上资料与发布版本一致。

六、实施路线与当前进度

6.1 已完成工作

截至目前，网站建设与资料梳理工作已完成以下核心内容：

1. 站点架构固化：完成首页、产品中心（QD4310）、解决方案（QGimbal/QCar）、技术博客、关于我们、网页上位机、固件下载等全部页面的结构设计与前端实现。
2. 视觉体系建立：确立品牌色彩、排版规范、组件库（按钮、卡片、表格、弹窗、导航）及暗色模式适配方案，全站视觉风格统一。
3. 核心交互落地：Hero轮播、导航下拉菜单、滚动Reveal动画、固件版本选择弹窗、工程图纸暗色滤镜等交互功能全部实现并通过测试。
4. QGimbal产品资料梳理：完成二维云台的产品文案、六维卖点提炼、实拍图/拓扑图整理、工程图纸绘制、B站演示视频嵌入及参数表编制。
5. 网站备案与上线：完成浙ICP备2026018811号与浙公网安备33112402000139号备案，站点已正式上线运营。

6.2 后续优化方向

1. SEO优化：为各页面补充Open Graph与Twitter Card元数据，优化结构化数据（Schema.org Product标记），提升搜索引擎收录效果。
2. 性能优化：对大型图片（渲染图、工程图纸）实施WebP/AVIF多格式输出与懒加载策略，进一步压缩首屏加载时间。
3. 内容扩充：持续撰写技术博客文章，完善QCar解决方案页面内容，补充更多应用案例与用户教程。
4. 多语言支持：评估英文版站点需求，为海外竞赛团队与科研用户提供本地化内容。

七、已有成果总结

本阶段围绕"QDrive消费电子云台产品"的站点建设与项目资料梳理工作，取得了以下可量化成果：

1. 站点建设成果：完成了QDrive Tech官方网站的完整前端开发，涵盖7个核心页面、1套组件化UI体系、3套交互系统（轮播/导航/Reveal动画），支持桌面端与移动端自适应及暗色模式。
2. 产品展示成果：建立了QD4310产品纵深展示页与QGimbal二维云台解决方案页，包含卖点卡片、素材画廊、工程图纸、参数表、演示视频与固件下载的全链路信息呈现。
3. 资料梳理成果：建立了四级资料分类体系与线上发布流程，完成了产品技术文档、固件版本管理、使用手册与多媒体素材的系统化整理。
4. 工具服务成果：上线了网页串口调参工具，使用户无需安装软件即可完成电机参数配置，显著降低了产品的使用门槛。
5. 品牌运营成果：网站已完成ICP与公安备案并正式上线，配合淘宝店铺、B站视频、技术交流群形成"站点+电商+社群"的多渠道品牌运营矩阵。

参考文献

[1] Astro Framework Documentation. Astro Docs, 2024. https://docs.astro.build

[2] MDN Web Docs. Web Serial API, 2024. https://developer.mozilla.org/en-US/docs/Web/API/Web_Serial_API

[3] 刘好奇等. "QDrive"——面向高校科研与竞赛的高性能伺服运动控制平台. 浙江省大学生科技创新活动计划（新苗人才计划）申报书, 2026.
