单片机原理及应用课程学习总结
本课程学习路径从单片机硬件，单片机寄存器、RAM基础操作逐步推进到定时器/中断、数码管动态扫描、DAC0832 波形生成，最终完成带 UART 协议与 EEPROM 掉电存储的综合系统实现；这中间不得不指出，的确一部分C51代码是AI编写的，主要是因为51单片机资源太有限，对于AI来说错误率会大大降低，但是其顶层设计仍然是人工设定；因为本人在第四学期准备电赛，胡老师的课没有去上好几次（特别是单片机硬件课），虽然对于现在来说，其内容不难，但是胡冀老师上课很有热情，讲解是非常清晰的，51单片机内的体系架构知识也是本人第五学期完成的RISC-V项目的基础之一，现在我虽然学会了基础的单片机硬件（电源电路、复位电路等），仍然在为翘那几节课而惋惜，因为自学效率总没有一个优秀的老师直接讲解来的高。
作业范围与学习目标
课程作业按“基础到综合”的顺序推进：先完成 I/O 与存储访问，再进入定时器与中断设计，随后拓展到数码管交互与 DAC 波形输出，最后通过实物系统完成多模块联调。
从目录结构看，实验报告 1-5 共覆盖 14 个分实验任务，并在大作业中完成功能整合与协议化控制，形成了从“单点功能”到“系统工程”的完整训练闭环。
实验规模
实验报告1~5 + 单片机大作业，覆盖课程核心知识点与工程实践路径。
工具链
以 Keil C51 + Proteus 仿真为主，配合实物系统调试完成关键功能验证。
能力主线
GPIO 控制 -> 定时器/中断 -> 动态显示与按键 -> DAC 波形 -> UART + EEPROM 系统集成。
工程产出
形成了 LaTeX 实验报告、Keil 工程、Proteus 工程和 GitHub 代码仓库等完整资料。
实验阶段总览
| 阶段 | 代表实验 | 核心训练点 |
|---|---|---|
| 实验报告1-2（入门） | 数据迁移、单灯闪烁、8位跑马灯 | 片内/片外存储访问、GPIO 输出、定时基础与延时控制 |
| 实验报告3（定时与波形） | 67ms 指定周期方波、1k/100/10/1Hz 切换、占空比可调 | T0 定时器方式1、外部中断触发、频率分频与占空比调节 |
| 实验报告4（显示与交互） | 数码管“2024”显示、按键步进、24秒倒计时 | 动态扫描、多键消抖、显示缓存与状态机 |
| 实验报告5（数模转换） | 锯齿波、三角波、自定义波形 | DAC0832 驱动、查表法、定时器精确控制 67ms 周期 |
| 大作业（系统集成） | 串口屏秒表实物系统 | UART 协议、模式切换、AT24C02 掉电存储与系统联调 |
学习路径：
I/O 与存储访问 -> 定时器与中断 -> 数码管与按键 -> DAC波形生成
-> UART协议通信 -> EEPROM掉电保存 -> 多模块综合系统关键实验总结
关键点 1：从底层资源访问到基础控制逻辑
在“数据迁移”实验中，通过 xdata 与 idata 完成片外地址 0x1000~0x1030 到片内 0x30~0x60 的搬运并清零原区域，建立了对 C51 存储空间与地址映射的直观理解。
LED 单灯闪烁和跑马灯实验进一步强化了端口驱动与时序控制的基本功。
关键点 2：定时器/中断驱动的波形控制
在实验报告3中，围绕 12MHz 时钟完成了指定周期方波输出（20+学号后两位，对应约67ms）以及多频率切换。 在选做部分实现占空比调节后，也记录了高频下 ISR 复杂度导致频率误差的问题，形成了“功能实现 + 性能复盘”的工程习惯。
关键点 3：数码管动态扫描与按键交互
实验报告4从静态数字显示逐步扩展到按键步进与倒计时控制，重点掌握了位选/段选时序、按键消抖与外部中断触发。 24秒倒计时实验将显示、按键与定时器结合，体现了“主循环显示 + 中断更新状态”的典型 MCU 设计模式。
关键点 4：DAC0832 波形生成与模块化代码结构
实验报告5完成锯齿波、三角波与自定义波形输出，采用查表法与定时器中断控制采样间隔，实测周期约 67ms。
通过 getSawWave、getTriangleWave 与自定义波表的拆分，实现了更清晰的函数化与可扩展设计。
| 实验模块 | 实现结果 | 复盘要点 |
|---|---|---|
| 方波频率切换 | 支持 1kHz / 100Hz / 10Hz / 1Hz 切换 | 1kHz 下 ISR 负载较高，需进一步精简中断路径 |
| 占空比调节 | 低中频下可调效果稳定 | 高频场景需优化计数与重装载策略 |
| 24秒倒计时 | 实现启动/暂停/复位与动态显示 | 时间精度与暂停态交互仍有调参空间 |
| DAC 波形输出 | 锯齿波/三角波/自定义波按预期输出 | 采样点与定时精度直接影响波形平滑度 |
大作业：串口屏秒表实物系统
大作业将课程核心模块完整串联：以 51 单片机为控制核心，融合数码管显示、串口屏指令交互、倒计时状态机和 AT24C02 掉电存储，形成可落地的实物系统。
Step 1：计时/倒计时双模式
主循环维护 Min/Sec/MiniSec，中断驱动时间推进，并支持模式切换。
Step 2：UART 协议控制
采用 0x05 帧头、命令字、可选数据字段、0x26 帧尾，实现串口屏与单片机通信。
Step 3：AT24C02 掉电存储
通过 I2C 读写分钟/秒/百分秒，支持保存和恢复当前时间数据。
Step 4：状态反馈与联调
倒计时结束触发 LED 提示，结合按键与串口命令完成整机功能验证。
串口命令示例：
0x30 暂停/继续计时 | 0x31 复位计时 | 0x32 写入AT24C02 | 0x33 读取AT24C02
0x40 切到计时模式 | 0x41 切到倒计时 | 0x50 倒计时暂停/继续 | 0x52 设置倒计时秒数课程收获与改进点
底层理解提升
对 C51 存储区、寄存器配置、位操作与时序控制建立了更稳定的工程直觉。
中断思维建立
能够把主循环与中断职责分离，降低阻塞式逻辑对实时性的影响。
系统集成能力
实现了显示、按键、串口、EEPROM、LED 提示的多模块协同与联调。
持续优化意识
在报告中主动记录频率误差与交互边界问题，明确后续优化方向。
核心效果预览

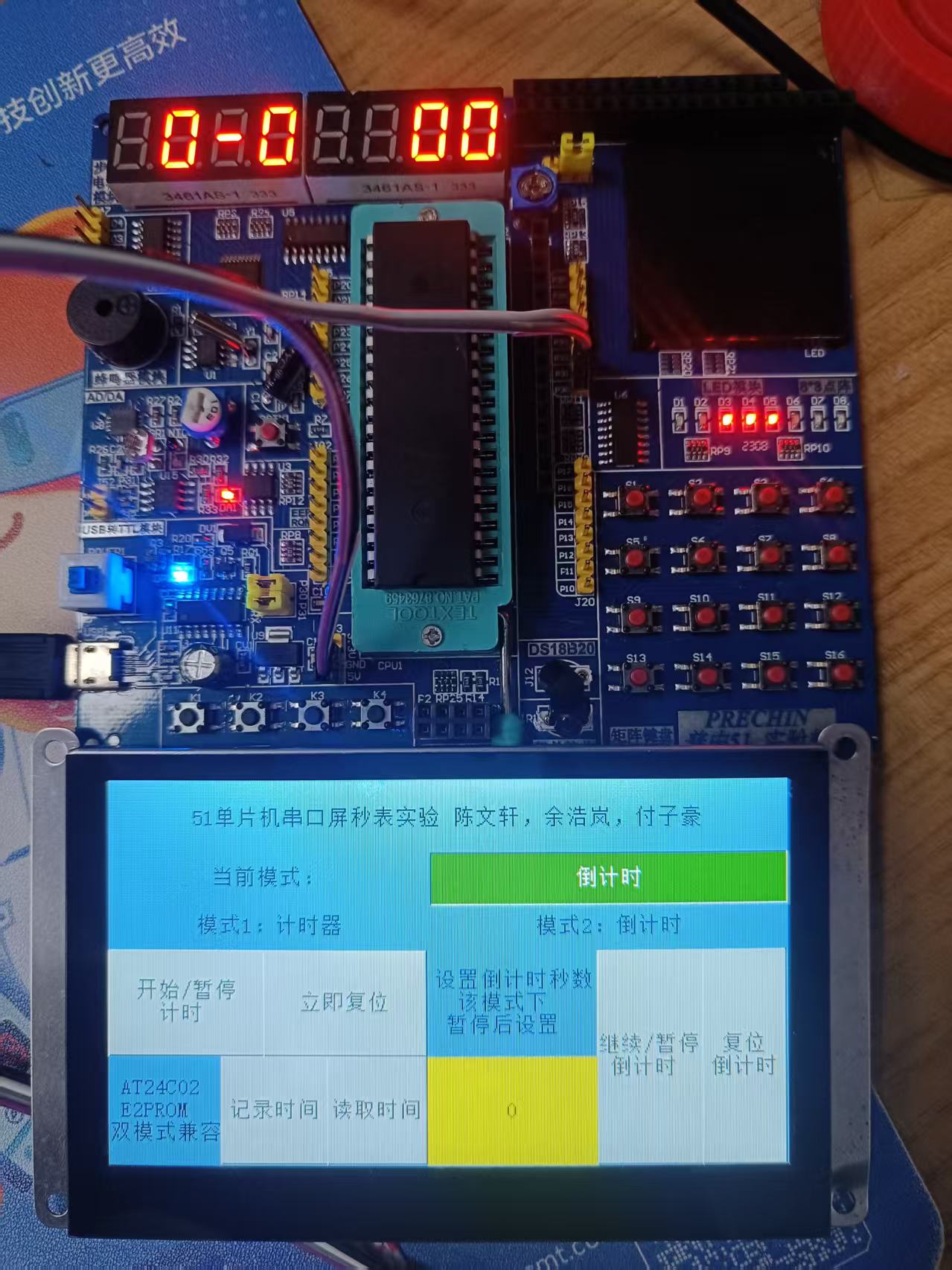

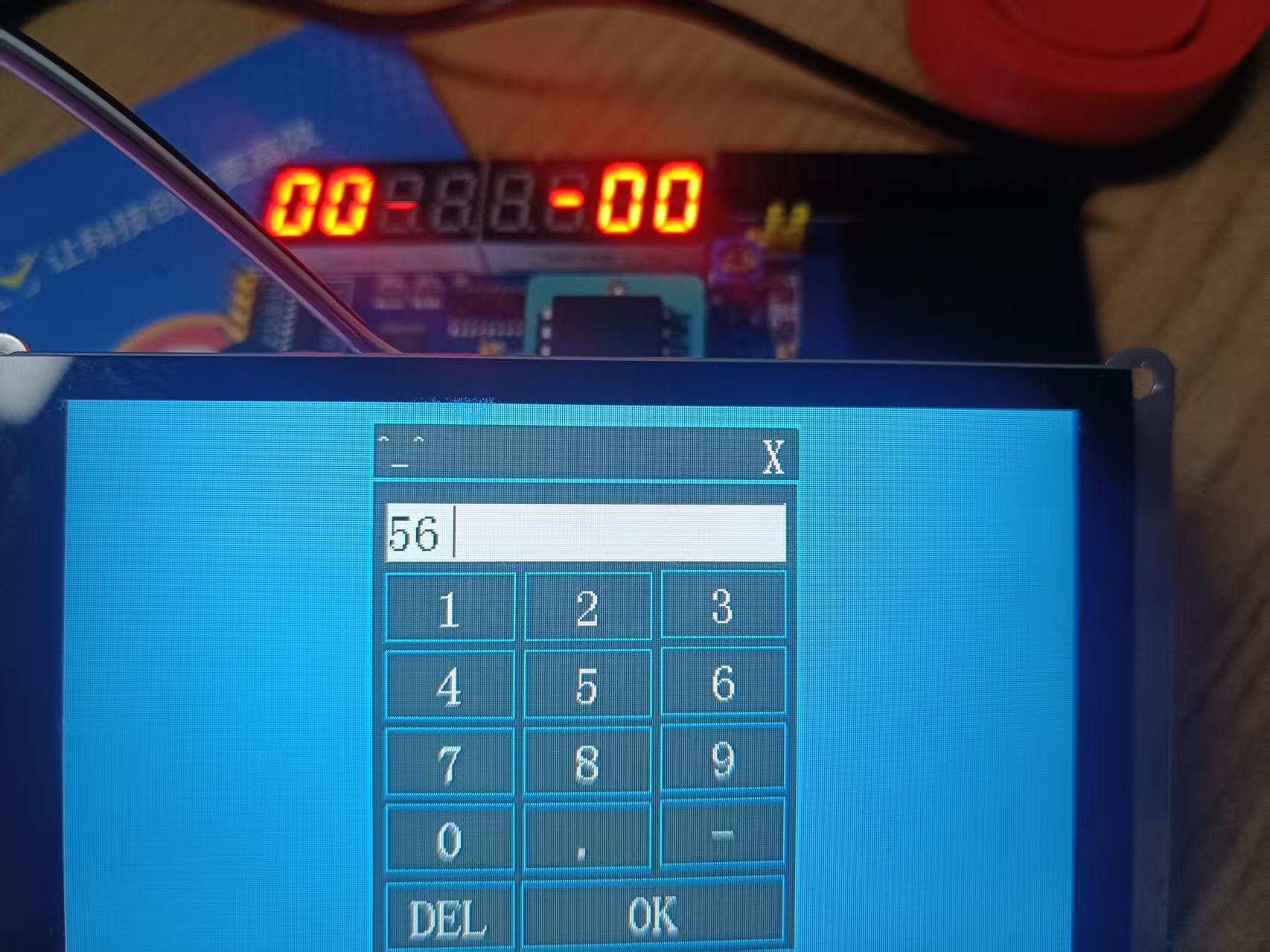

下方展示串口屏秒表实物图，便于直观看到系统整体搭建效果。
一纸开卷

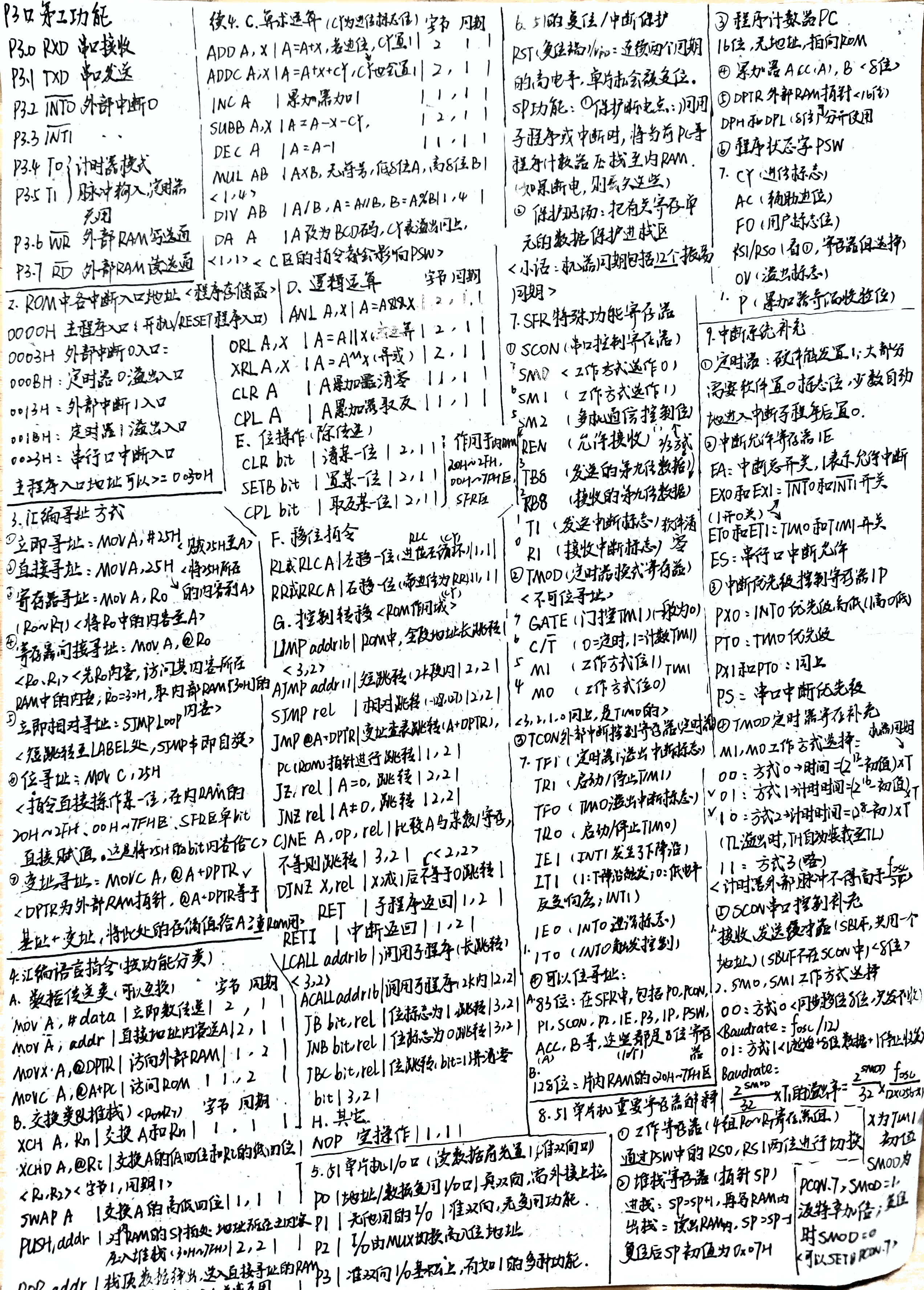

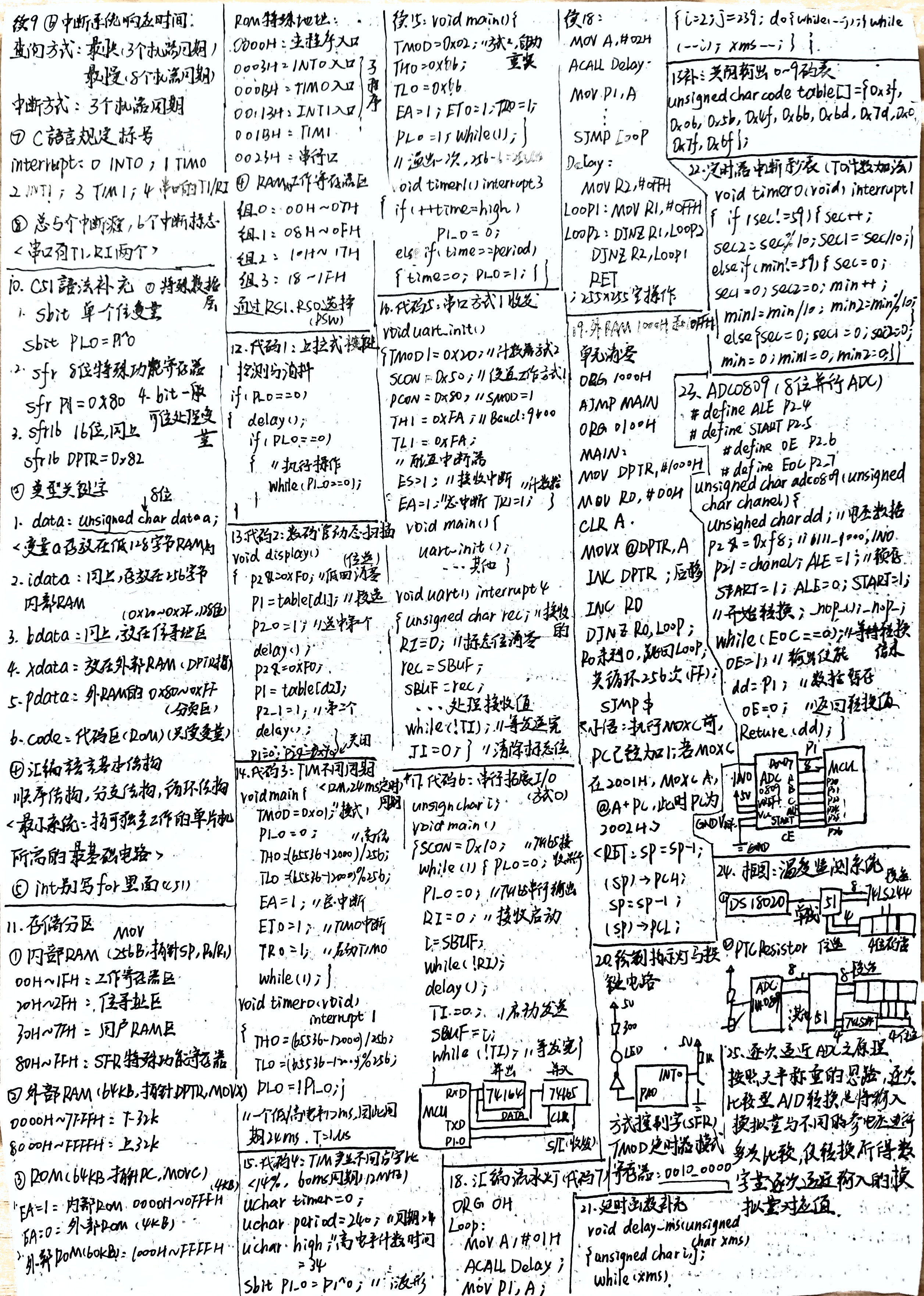

课程期末考试使用的一纸开卷整理如下，包含正面与反面。支持点击图片放大查看细节。
GitHub 仓库
ChrisChan114514/HDU-HC-OSP-Principle-and-application-of-MCU
单片机原理及应用实验开源仓库
