数字系统与处理器课程及其实验实现
《数字系统与处理器》是卓越学院实验班核心课程之一。我在这门课中不仅取得了较好的理论和实验成绩，也基于 VGA 基础实验完成了一个可交互的数字时钟系统， 把“驱动层预置、应用层自主开发”的实验要求落实成了完整的 FPGA 工程实现。
课程背景与成绩概况
课程时间为 2024.09 至 2025.01。《数字系统与处理器》面向电子工程与集成电路两个大二实验班，由 黄继业教授 授课，内容覆盖数字逻辑、RTL 设计、74LS 系列电路应用以及 DAC / ADC 基础。
成绩表现
理论课 91 分（GPA 4.6/5，排名 2/55）
实验课 99 分（GPA 5.0/5，课程记录 95）
后续延伸
基于这一阶段的表现，我在大三被老师遴选为数电实验助教，并进一步承担 RV32I 相关教学项目。
实验训练特点
VGA 实验采用“驱动层预置、应用层自主开发”的方式，重点考察在既有底层时序上做功能扩展的能力。
实验总览
本实验基于 Altera Cyclone 10 LP FPGA，将 VGA 基础显示实验升级为可运行的数字时钟显示系统。 我完成了应用层时间逻辑、按键交互、字符渲染组合与硬件驱动层时序对接，实现了从图片读取显示到“可交互时钟界面”的工程化改造。

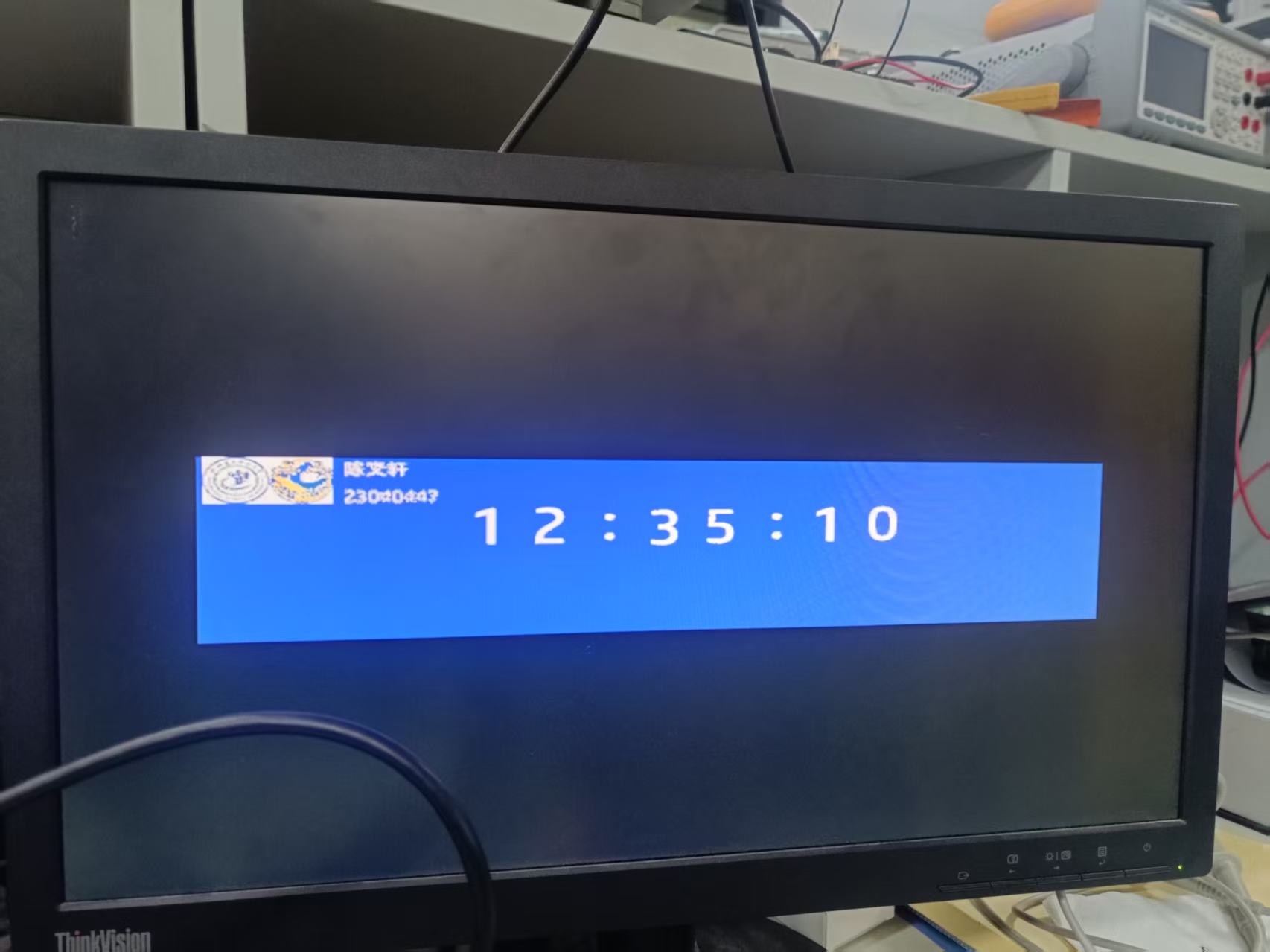

最终实现功能
屏幕实时显示 HH:MM:SS；按键用于时间快调；数字与冒号通过 ROM 像素查表稳定输出。
开发流程与步骤
Part 1：理解应用层的主要作用
提供的代码 vga_disp 在 25MHz 下输出当前像素坐标 x/y 与显示窗口控制，应用层每拍接收这些上下文。
Part 2：应用层时间状态更新
我在 rom_rgb.v 中定义 total_seconds 为全局时间状态，每秒更新一次，并根据 key[1:0] 注入不同步进策略。
Step 3：全局时间拆解，并进行显示映射
将 total_seconds 拆成 hours、minutes、seconds，再通过区域编码 {y[6:5], x[8:5]} 决定当前像素属于哪一位数字或冒号。
Step 4：语义映射为像素
数字语义先映射到背景编号（ZERO..NINE/MAOHAO），再经 walk.mem + walk_pal.mem 查表输出 12bit rgb。
Step 5：驱动层完成物理输出
驱动层只负责时序和门控：有效区输出 rgb，非显示区清零，并通过 HSYNC / VSYNC 保证显示器稳定锁定。
key + clk25M + x/y → total_seconds → digits → background_id → rgb → VGA_D
VGA 驱动层理解
1. VGA 标准时钟域
pll.v 将 50MHz 分频到 25MHz，匹配 VGA 640×480 标准像素节拍。
2. 行场扫描
vga_disp.v 使用 hcnt / vcnt 双计数器形成逐行逐场扫描，构成完整帧时序。
3. 同步信号
在指定计数窗口拉低 HSYNC / VSYNC，向显示器声明行同步与场同步边界。
4. 有效显示门控
先将 512×128 内容区居中映射到 640×480，再用 dis_en 控制有效区输出 RGB，非显示区置零。
5. 帧级更新
vs_flag 可作为帧边沿信号，支持后续角色/动画等逻辑在帧同步点更新。
6. RGB 数据路径
应用层根据 x/y 输出 12bit rgb，驱动层在有效显示区送到 VGA_D，形成最终屏幕像素。
关键代码片段
vga_disp.v：有效显示区与同步信号生成
assign x = (hcnt >= (640-512)/2) ? hcnt-(640-512)/2 : 11'h7ff;
assign y = (vcnt >= (480-128)/2) ? vcnt-(480-128)/2 : 11'h7ff;
assign dis_en = (x<512 && y<128);
if((hcnt >=640+8+8) & (hcnt < 640+8+8+96))
hs <= 1'b0;
if((vcnt >= 480+8+2) && (vcnt < 480+8+2+2))
vs <= 1'b0;rom_rgb.v：按键控制时间步进与数字显示
if (time_counter == 25000000) begin
time_counter <= 0;
case (key)
2'b00: total_seconds <= (total_seconds >= 86400)?0:total_seconds + 3600;
2'b01: total_seconds <= (total_seconds >= 86400)?0:total_seconds + 60;
2'b10: total_seconds <= (total_seconds >= 86400)?0:total_seconds + 2;
2'b11: total_seconds <= total_seconds + 1;
endcase
end
case({y[6:5], x[8:5]})
6'd20: background = (hours / 10);
6'd21: background = (hours % 10);
6'd22, 6'd25: background = MAOHAO; #时钟显示中间的冒号
6'd23: background = (minutes / 10);
6'd24: background = (minutes % 10);
6'd26: background = (seconds / 10);
6'd27: background = (seconds % 10);
endcasevga_cartoon.qsf：板级引脚约束（节选）
set_location_assignment PIN_P16 -to VGA_HSYNC
set_location_assignment PIN_N15 -to VGA_VSYNC
set_location_assignment PIN_E15 -to clk50M
set_location_assignment PIN_M1 -to reset_n
set_location_assignment PIN_E1 -to key[1]
set_location_assignment PIN_F3 -to key[0]工程预览与文件
关键工程文件（可查看原文）
笔记与仓库预览
笔记预览（期末总结）
整理了数电课程重点、实验调试记录与期末复习框架，便于快速回顾与复盘。
GitHub 工程预览
ChrisChan114514/HDU-digital-electricity-experiment-open-source
开源实验课代码 GitHub 仓库（18 Star）
